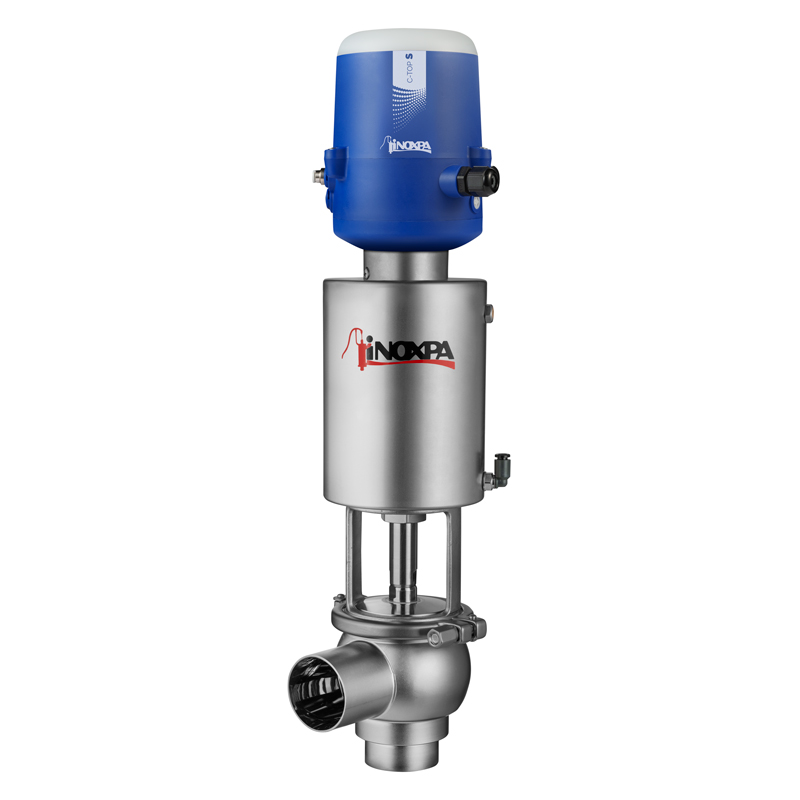

The INNOVA N-Type valve is a pneumatic shut-off seat valve for hygienic applications.
INNOVA N Shut-off Single Seat Valve
طلب معلومات
INNOVA N Shut-off Single Seat Valve
التصميمو المميزات
Hygienic design according to EHEDG.
Gasket with specific profile guarantees reliability under adverse working conditions.
Hygienic design of the gasket ensures optimal cleaning.
Single-acting pneumatic actuator.
Normally closed valve (NC).
The valve can be changed to normally open (NO) by simply reversing the position of the pneumatic actuator.
Easy assembly/disassembly of internal parts by loosening a clamp fastener.
Open lantern allows visual inspection of shaft sealing.
360º adjustable body.
The valve is authorized to carry 3-A symbol. Consult the options of the valves authorized to carry 3-A symbol
مواد
Parts in contact with the product 1.4404 (AISI 316L)
Other stainless steel parts 1.4301 (AISI 304)
Gaskets in contact with the product EPDM
Surface finish
Internal Bright polish Ra ≤ 0,8 μm
External Matt
Available sizes
DIN EN 10357 series A DN 25 - DN 100
(previously DIN 11850 series 2)
ASTM A269/270 OD 1’’ - OD 4’’
(corresponds to OD pipe)
Connections
Weld
الوثائق
Data sheet v.22 (4)
Data sheet (6)
Quick installation guide v.22 (1)
Quick installation guide (1)
Instruction manual v.22 (4)
Instruction manual (7)
مبادئ التشغيل
مواد and اختيارات
Parts in contact with the product 1.4404 (AISI 316L)
Other stainless steel parts 1.4301 (AISI 304)
Gaskets in contact with the product EPDM
Surface finish
Internal Bright polish Ra ≤ 0,8 μm
External Matt
Available sizes
DIN EN 10357 series A DN 25 - DN 100
(previously DIN 11850 series 2)
ASTM A269/270 OD 1’’ - OD 4’’
(corresponds to OD pipe)
Connections
Weld
الوثائق
| وثيقة رقم | 10.240.33.03ES |
| Title | Válvula de Simple Asiento de Cierre INNOVA N |
| نوع الملف | |
|
|
| وثيقة رقم | 10.240.33.03EN |
| Title | Shut-off Single Seat Valve INNOVA N |
| نوع الملف | |
|
|
| وثيقة رقم | 10.240.33.03FR |
| Title | Vanne à Clapet Simple Siège INNOVA N |
| نوع الملف | |
|
|
| وثيقة رقم | 10.240.33.03RU |
| Title | Отсечной Седельный Клапан INNOVA N |
| نوع الملف | |
|
|
| وثيقة رقم | 10.240.33.01ES |
| Title | Válvula de Simple Asiento de Cierre INNOVA N |
| نوع الملف | |
|
|
| وثيقة رقم | 10.240.33.01EN |
| Title | Shut-off Single Seat Valve INNOVA N |
| نوع الملف | |
|
|
| وثيقة رقم | 10.240.33.01FR |
| Title | Vanne à Clapet Simple Siège INNOVA N |
| نوع الملف | |
|
|
| وثيقة رقم | 10.240.33.01IT |
| Title | Valvola ad Otturatore a Singola Sede INNOVA N |
| نوع الملف | |
|
|
| وثيقة رقم | 10.240.33.01RU |
| Title | Отсечной Седельный Клапан INNOVA N |
| نوع الملف | |
|
|
| وثيقة رقم | 10.240.33.01CN |
| Title | 截止单座阀 INNOVA N |
| نوع الملف | |
|
|
| وثيقة رقم | 10.240.30.12MU |
| Title | Guía rápida de instalación - Quick installation guide - Guide d’installation rapide - Краткое руководство по монтажу INNOVA N |
| نوع الملف | |
|
|
| وثيقة رقم | 10.240.30.04MU |
| Title | Guía rápida de instalación - Quick installation guide - Guide d’installation rapide - Краткое руководство по монтажу INNOVA N |
| نوع الملف | |
|
|
| وثيقة رقم | 10.240.30.11ES |
| Title | INSTRUCCIONES DE INSTALACIÓN, SERVICIO Y MANTENIMIENTO VÁLVULA DE SIMPLE ASIENTO INNOVA N / K |
| نوع الملف | |
|
|
| وثيقة رقم | 10.240.30.11EN |
| Title | INSTALLATION, SERVICE AND MAINTENANCE INSTRUCTIONS SINGLE SEAT VALVE INNOVA N / K |
| نوع الملف | |
|
|
| وثيقة رقم | 10.240.30.11FR |
| Title | INSTRUCTIONS RELATIVES À L’INSTALLATION, À LA MISE EN SERVICE ET À LA MAINTENANCE VANNE À SIMPLE SIÈGE INNOVA N / K |
| نوع الملف | |
|
|
| وثيقة رقم | 10.240.30.11RU |
| Title | ИНСТРУКЦИИ ПО УСТАНОВКЕ, ОБСЛУЖИВАНИЮ И УХОДУ ОДНОСЕДЕЛЬНЫЙ КЛАПАН INNOVA N / K |
| نوع الملف | |
|
|
| وثيقة رقم | 10.240.30.03ES_revA |
| Title | INSTRUCCIONES DE INSTALACIÓN, SERVICIO Y MANTENIMIENTO VÁLVULA INNOVA SIMPLE ASIENTO - TIPO N / K |
| نوع الملف | |
| ملخص | La válvula de simple asiento de tipo N es una válvula de cierre que se utiliza para abrir o cerrar secciones de una tubería. La válvula de simple asiento de tipo K es una válvula de cambio para desviar el producto. |
|
|
| وثيقة رقم | 10.240.30.07ES |
| Title | INSTRUCCIONES DE INSTALACIÓN, SERVICIO Y MANTENIMIENTO VÁLVULA INNOVA SIMPLE ASIENTO - TIPO N / K - ANEXO ATEX |
| نوع الملف | |
|
|
| وثيقة رقم | 10.240.30.03EN_revA |
| Title | INSTALLATION, SERVICE AND MAINTENANCE INSTRUCTION INNOVA SINGLE SEAT VALVE - N/K TYPE |
| نوع الملف | |
| ملخص | The type N single-seat valve is a shut-off valve that is used to open or close sections of a pipe. The type K single-seat valve is a divert valve to divert the product. |
|
|
| وثيقة رقم | 10.240.30.07EN |
| Title | INSTALLATION, SERVICE AND MAINTENANCE INSTRUCTION INNOVA SINGLE SEAT VALVE - N/K TYPE - ANNEX ATEX |
| نوع الملف | |
|
|
| وثيقة رقم | 10.240.30.03FR_revA |
| Title | INSTRUCTIONS D’INSTALLATION, DE SERVICE ET D'ENTRETIEN VANNE INNOVA À SIMPLE SIÈGE - TYPE N/K |
| نوع الملف | |
| ملخص | La vanne à simple siège de type N est une vanne a clapet utilisée pour ouvrir ou fermer des sections d'un conduit. La vanne à simple siège de type K est une vanne de dérivation permettant de dévier le produit. |
|
|
| وثيقة رقم | 10.240.30.07FR |
| Title | INSTRUCTIONS D’INSTALLATION, DE SERVICE ET D'ENTRETIEN VANNE INNOVA À SIMPLE SIÈGE - TYPE N/K - ANNEXE ATEX |
| نوع الملف | |
|
|
| وثيقة رقم | 10.240.30.03RU_revA |
| Title | ИНСТРУКЦИИ ПО УСТАНОВКЕ, ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ ОДНОСЕДЕЛЬНЫЙ КЛАПАН INNOVA N / K |
| نوع الملف | |
| ملخص | В данном руководстве приведена информация о приемке, установке, функционировании, сборке, разборке и обслуживании клапана INNOVA N и INNOVA K. |
|
|
| وثيقة رقم | INNOVA N L ACT_AS NC |
| نوع الملف | .rar |
|
|
| وثيقة رقم | INNOVA N L ACT_AS NC & C-TOP S |
| نوع الملف | .rar |
|
|
| وثيقة رقم | INNOVA N T ACT_AS NC |
| نوع الملف | .rar |
|
|
| وثيقة رقم | INNOVA N T ACT_AS NC & C-TOP S |
| نوع الملف | .rar |
|
|
