دراسات الحالات: مصنع إنتاج وسائل الزراعة

خصائص التثبيت

يتمّ تطوير العملية على 3 مستويات: الطابق الأرضي، الطابق الأوّل والطابق الثاني.

في الطابق الأوّل والثاني:

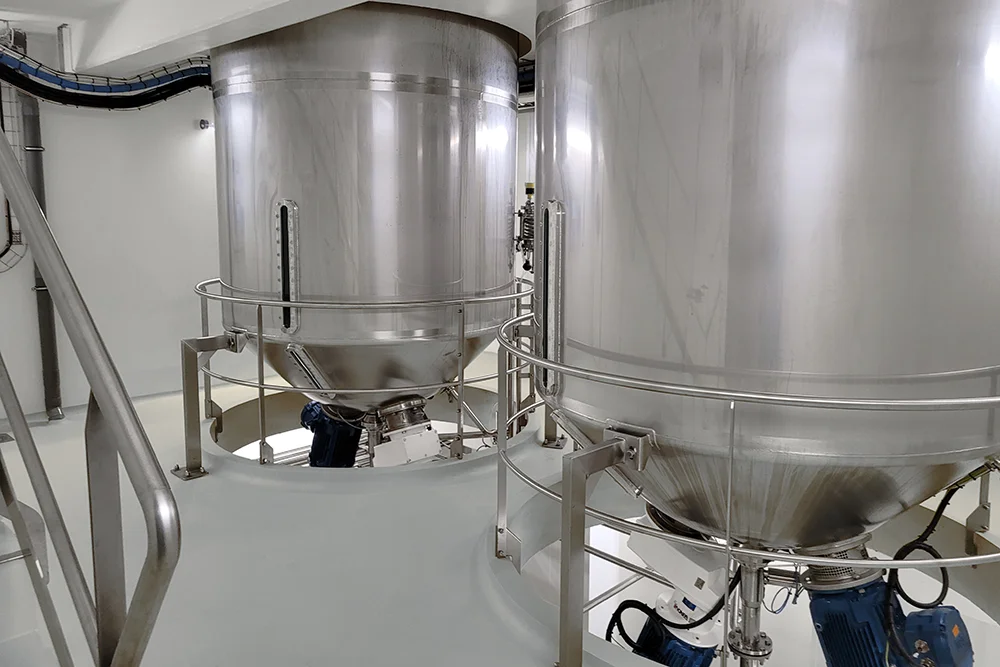

تتكوّن المنشأة من خزانين خلط من الفولاذ المقاوم للصدأ 316TI لإنتاج 10 أطنان على 0.5 بار بمُقلّبات قاع الخزان بثلاث مجرفات شركة إنوكسبا نوع LMF وخلاط قاع الخزان بالدوار-العضو الثابت شركة إنوكسبا نوع ME6100 ATEX.

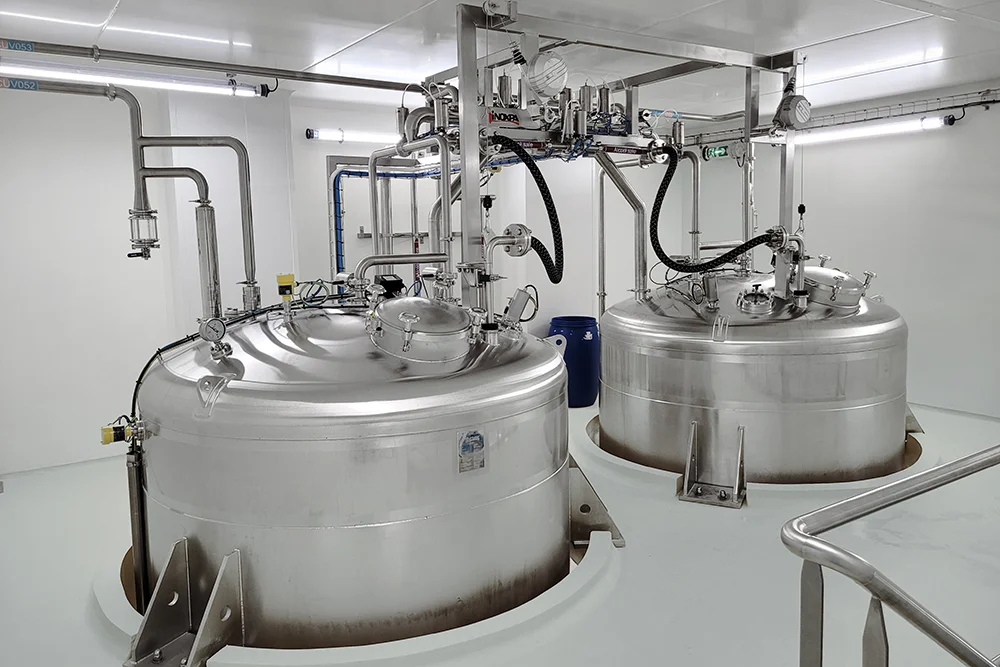

كلّ من الخزان يتكوّن من فتحة مفلترة من 0.22 µm وصمام ومانع لهب متصل بالسقف قادر على استرداد المكثفات. يتكوّن أيضا من مستويات رادارية مستمرة ومسبارات درجة الحرارة ومقاييس الضغط وأجهزة استشعار للمستويات العالية والمنخفضة، بالإضافة إلى عدة نوافذ في الجزء السفلي وطويق الخزان لمشاهدة ترسب الترسيب. توجد أيضا فوهات الغسيل لتنظيف الجزء السفلي لمجرفات المقلبات.

يكون جميع الصمامات صمام فراشة آلية، ماعدا تلك في قاع الخزان، فهي صمامات كورية للسماح بالمرور الكامل للمنتج خلال تفريغ الجاذبية (قيد فني للمنتج).

في الطابق الأوّل:

قمنا بدمج خزان سعة 5000 لتر ومعدات بخار لإنتاج الماء الساخن المُعاد تدويره والذي يصل إلى الطابق الأرضي. يتمّ استخدامه خلال عملية CIP في المراحل المختلفة، من الغسيل إلى التشطيف.

يتكوّن الCIP هذا أيضا من مضختين لجرعات المنظفات لتحضير الغسيل والتطهير الكيميائي للمنشأة.

في الطابق الأرضي:

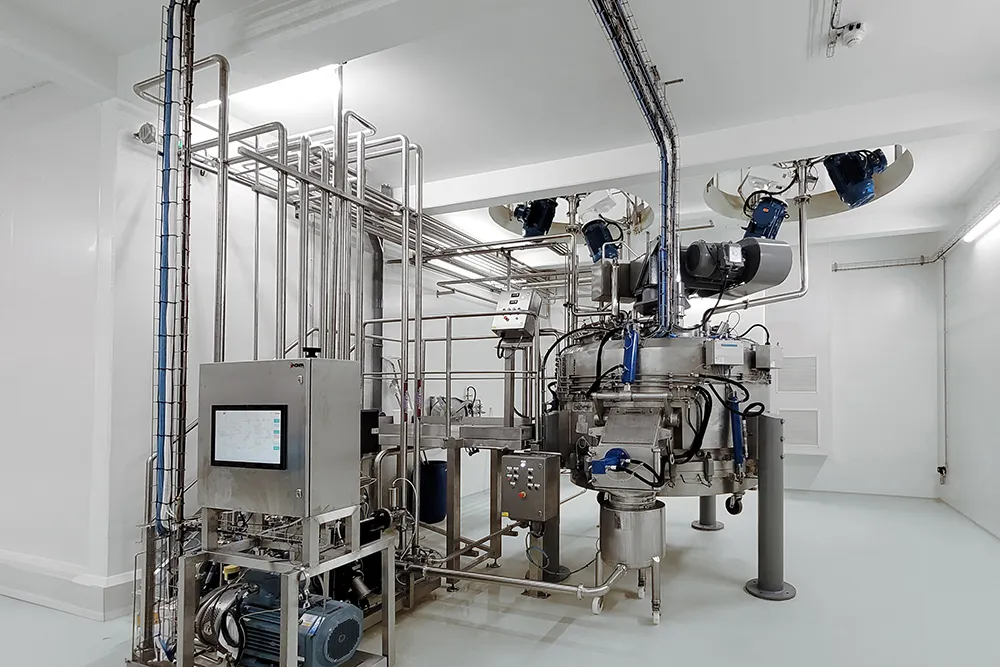

يتمّ إفراغ خزانات 10 أطنان في أجهزة تقع في الطابق الأرضي، الأمر الذي يسمح بفصل الكحول عن الراسب الحصول عليه.

نظرًا لنقل آلة العميل إلى هذا الموقع الجديد، قمنا ببناء منصة للوصول جديدة من الفولاذ المقاوم للصدأ ودمجنا كرتي تنظيف دوارتين جديدتين مع الأنابيب الخاصة بهما لتحسين عملية CIP الأصلية.

قرب الخزان هذا، قمنا بدمج معدات التوزيع CIP تتضمن مضخة طرد مركزيHCP ومشعب مخرج لتنظيف CIP في جميع المنشأة: خزانات الخلط من 10 أطنان، مجفف الخزان، أنابيب مدخل منتجات العملاء، الفوهات وكرات التنظيف، أنابيب الألواح الالتفافية، إلخ.

إضافة إلى ذلك، تتكوّن معدات CIP من مجموعة أنظمة الإدارة، مثل أجهزة استشعار المستوى ونظام تطهير الأنابيب ومسبار التوصيل لضمان الإجراء الصحيح لعملية CIP.
